Описание

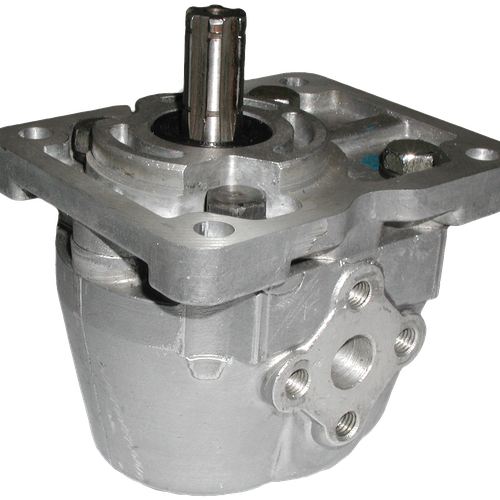

Технические характеристики: НШ10У

• Рабочий объём, см3 - 10
• Номинальная частота вращения, с - 40
• Номинальная подача, л/мин - 21,0
• Давление на выходе, МПа:
• номинальное - 16
• максимальное - 21
• Коэффициент подачи, не менее - 0,92
• Номинальная мощность, кВт - 8,6
• Масса, кг - 2

Паспорт НШ 10У-З

1. Насосы шестеренные правого или левого направления вращения ведущего вала (далее насосы) предназначены для нагнетания рабочей жидкости в гидравлические системы тракторов, сельскохозяйственных и других машин.
   Примеры условного обозначения насоса правого направления вращения ведущего вала НШ10У-3, тоже левого направления вращения ведущего вала НШ10У-ЗЛ.
2. В комплект поставки входит насос и паспорт НШ10У-3ПС.
3. Комплектность поставки документации может быть изменена по согласованию с потребителем.
   Допускается прилагать один экземпляр паспорта на партию насосов, отправляемых потребителю.
4. Габаритные и присоединительные размеры насосовуказаны на рисунке.
5. Направление вращения ведущего вала должно совпадать с направлением вращения привода.
   Направление вращения определяется со стороны ведущего вала: правое - по часовой стрелке, левое-против часовой стрелки.
6. Конструкция привода должна исключать передачу радиальных и осевых усилий на ведущий вал насоса, атакже обеспечивать возможность его радиальных перемещений до О, Змм.
7. Крепление насоса к корпусу привода осуществляется с помощью четырёх болтов или шпилек М8, которые должны быть надёжно затянут и предохранены от самоотвинчивания.
8. Всасывающая и напорная гидролинии должны присоединяться к насосу при помощи фланцев с уплотнительны ми кольцами.
9. Всасывающая гидролиния должна обеспечивать скорость течения жидкости на входе в насос не более 1,5 м/с и быть минимальной длинны с наименьшим числом изгибов, сужений и угловых соединений.
   Не допускается установка на всасывающей гидролинии кранов, фильтров, клапанов.
10. Гарантийный срок хранения-12 месяцев с даты продажи, но не более 18 месяцев с даты изготовления. При отказе насоса в период гарантийного срока, претензия принимается организацией, продавшей насос. Насос обмену или возврату не подлежит, если правила его эксплуатации, хранения были нарушены или он подвергался разборке.
11. В качестве рабочей жидкости должны применятся моторные масла М-82, М-8Г, по ГОСТ 8581-78; М-8В,, М-8Г, по ГОСТ 10541-78; гидравлические масла МГЕ-46В по ТУ 38.001347-83; МГТ по ТУ 38.1011103-87; индустриальные масла И-ЗОА, И-40А, И-50А по ГОСТ 20799-88.
12. В случае особых условий эксплуатации насосов (менее вязкие рабочие жидкости, грубее тонкость фильтрации и пр.), Требуется наличие протокола разрешения применяемости между предприятием - потребителем в соответствии с ГОСТ 2.124-85.
13. Замена масла в гидравлической системе и очистка фильтров должна производиться согласнографикутехническогоуходаза машиной.
    Первая очистка фильтров должна производиться после обкатки, проверки и регулировки гидравлической системы.
14. Перед эксплуатацией насосов при отрицательных температурах наружного воздуха рабочая жидкость должна быть прогрета до состояния текучести. Текучесть определяется по образованиюи отделению капель рабочей жидкости отмерного щупа, вынутогоиз гидробака.
15. Периодически необходимо производить внешний осмотр насоса, следить, чтобы не было утечки в местах стыковки деталей между собой и насоса с присоединительной арматурой.
16. Проверять надёжность креплен и я насоса к приводу.
17. Требования по безопасности по ГОСТ 12.2.040-79 и ГОСТ 12.2.086-83.
18. Рабочие жидкости, применяемые для работы насосов, должны быть нетоксичны.
19. Условия транспортирования, хранения, погрузки и выгрузки должны обеспечивать сохранность законсервированных насосов.
20. Расконсервация насосов по ГОСТ 9.014-78.
21. В случаях поломки или обнаружения неисправностей в насосах в пределах гарантийного срока при надлежащем хранении и соблюдении правил эксплуатации потребитель немедленно сообщает представителю завода-изготовителя насоса характер дефекта, наименование насоса, заводской номер и завод-изготовитель машины, на которой эксплуатировался насос, режимы работы насоса, количество часов работы насоса.
    При неполучении ответа от представителя завода-изготовителя втечение 15 дней с момента отправки заводу извещения, оформляется акт в соответствии с действующими инструкциями и направляется вместе с забракованной продукцией представителю заводу-изготовителю по адресу: Московская обл., г. Ногинск, ул. Захаровская д.2
22. Фильтрующее устройство должно иметь номинальную тонкость фильтрации не грубее 25 мхм и наход иться в удоб ном д л я об служи вани я месте.
    Рекомендуется, с целью исключения загрязнения рабочей жидкости во время заправки, оборэдовать гидравлическую систему устройством заливки через фильтр тонкой очистки с тонкостью фильтраци 25 мкм.
23. Рекомендуемый объём гидробака должен находиться в пределах от 1/3 до удвоенной подачи насоса, в зависимости от режима работы машины (лёгкий или тяжёлый), но в два раза превышать заполняемьй объём рабочих полостей гидравлической системы и обеспечивать требуемьй температурньй режим.
    Внутри гидробака между всасывающими сливньм отверстиями должна быть предусмотрена перегородка высотой 2/3 уровня масла в гидробаке.
    Отверстие всасывающей гидролинии должно располагаться у дна гидробака на расстоянии не менее трёх диаметров патрубка от стенки гидробака и не менее двух диаметров от дна гидробака.
    Отверстие сливной гидролинии должно быть расположено ниже минимально допустимого уровня жидкости в гидробаке.
    Гидробак должен иметь указатель уровня масла закрытого типа, а так же предусматривать надёжную очистку воздуха, попадающего через сапун. Уровень рабочей жидкости в гидробаке должен быть выше входного отверстия насоса на 150 мм, не менее. Пред почтительно иметь гид робак закрыто го типа с избыточным да вл ением д о 0,02 М Па (0,2 к гс/см1).
24. Гидравлические цилиндры должны иметь устройство, исключающие образование вакуума в пол остях цилиндров и присоединённых гидролиниях.
    Рекомендуется наличие у цилиндра разгрузочных устройств, снижающих пиковые давления при подходе поршня к крайним положениям, что также уменьшает время гидравлической системы в режиме предохранительного клапана.
25. При монтаже и демонтаже элементов гидропроводов, а так же при замене масла, необходимо соблюдение чистоты, тк. применяемое масло служит не только рабочей жидкостью для фи ведения в действие исполнительных органов машин, но и одновременно осуществляет смазку подшипников насоса, поэтому наличие в рабочей жидкости механических примесей или влаги вызывает повреждение поверхностей подшипников скольжения и вы водит насос из строя.
26. Полный гамма-процентный ресурс (1=90%) насосов составляет не менее 1000000 циклов или 3 000 часов, гамма процентная наработка на отказ (1=90%) не менее 500 000 циклов или 1 500 часов при изменение нагрузки от нуля до номинальной с частотой цикла 0,5-1,25 Гц и скоростью изменения давления в гидравлической системе до номинального значения не более 350 М П а/с при увеличение и 1000 М П а/с при уменьшении.
    5.2. С рок хранения (до начала эксплуатации) законсервированных насосов, поставляемых на комплектацию, неболее 6 месяцев.
    Срок хранения насосов, поставляемых в запасные части, по ГОСТ 15108-80.
