НШ 100-50 А3Л
отзывы: 0 | Добавить отзыв
Доступность : Недоступно

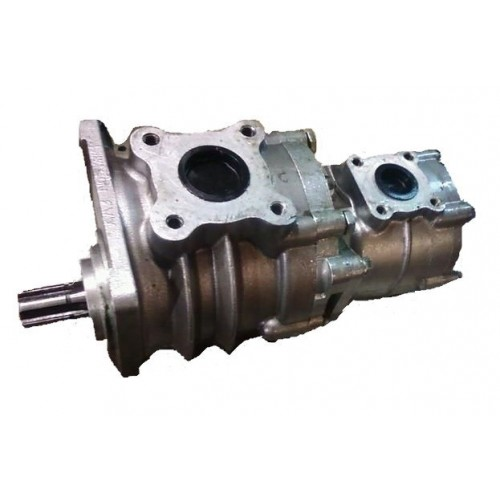

Насосы шестеренные (или ещё их называют: шестерёнчатые) НШ100-4, НШ100А-3, НШ71-4, НШ71А-3 (правого вращения) и насосы НШ100-4 Л, НШ100А-3 Л, НШ71-4 Л, НШ71А-3 Л (левого вращения) с рабочим объёмом 100 и 71 см³ соответственно, с номинальным давлением на выходе 20 МПа для НШ100-..., НШ71-... и 16 МПа для НШ100А-..., НШ71А-... предназначены для нагнетания рабочей жидкости в гидравлические системы тракторов, сельскохозяйственных и других машин.
Описание
Насосы шестеренные (или ещё их называют: шестерёнчатые) НШ100-4, НШ100А-3, НШ71-4, НШ71А-3 (правого вращения) и насосы НШ100-4 Л, НШ100А-3 Л, НШ71-4 Л, НШ71А-3 Л (левого вращения) с рабочим объёмом 100 и 71 см³ соответственно, с номинальным давлением на выходе 20 МПа для НШ100-..., НШ71-... и 16 МПа для НШ100А-..., НШ71А-... предназначены для нагнетания рабочей жидкости в гидравлические системы тракторов, сельскохозяйственных и других машин.
Насосы НШ 100 и НШ 71 выпускается как левого (с буквой Л в конце обозначения насоса), так и правого вращения (не указывается в обозначении), в зависимости от сборки. Левого вращения – вращение ведущего ротора против часовой стрелки, правого вращения – вращение ведущего ротора по часовой стрелке, если смотреть со стороны привода.
Пример условного обозначение насоса:
Насос НШ100А-3 Л, где:
НШ - насос шестеренный;
100 - рабочий объем насоса (см³);
А - условное обозначение завода-изготовителя;
3 - номинальное давление 16 МПа на выходе насоса;
Л - направление вращения ведущего ротора, левое, если смотреть со стороны привода (правое – не обозначается).
Насос НШ100А-3 Л, где:
НШ - насос шестеренный;
100 - рабочий объем насоса (см³);
А - условное обозначение завода-изготовителя;
3 - номинальное давление 16 МПа на выходе насоса;
Л - направление вращения ведущего ротора, левое, если смотреть со стороны привода (правое – не обозначается).
Конструкция соединения всасывающей гидролинии насоса НШ100 (НШ71) должна обеспечивать полную ее герметичность. Всасывающая гидролиния должна обеспечивать скорость течения жидкости на входе в насос не более 1,5 м/с и быть по возможности короткой, с минимальным количеством изгибов. На всасывающей гидролинии не разрешается устанавливать краны, фильтры и клапаны.
Напорная гидролиния насосоа НШ 100-4, НШ 100А-3 (НШ 71-4, НШ 71А-3) должна обеспечивать скорость жидкости не более 5 м/с и тоже быть по возможности короткой, с минимальным количеством изгибов, сужений и угловых соединений. При наличии угловых соединений скорость жидкости не должна превышать 3,5 м/с. В напорной линии насосов НШ-100 (НШ-70) необходимо предусмотреть место для установки контрольного манометра. Потери давления в системе не должны превышать 0,6 МПа.
