Описание

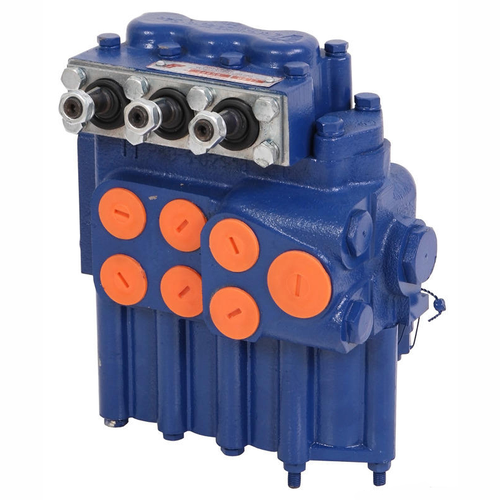

Технические характеристики Р80 3/3-444

• Конструктивное исполнение - моноблочный, клапанно-золотниковый
• Гидроклапан - непрямого действия предохранительно-переливной
• Число золотников - 3
• Управление - золотником ручное
• Условный проход - мм 16
• Расход рабочей жидкости, л/мин
  • номинальный 80
  • максимальный 120
  • минимальный 20
• Давление разгрузки, МПа - не более 0,3
• Рабочая жидкость масла с кинематической вязко-стью в пределах - 60 мм2/с….70 мм2/с
• Класс чистоты - не грубее 16
• Тонкость фильтрации - мкм 25
• Внутренняя герметичность - ограничивающая просадку поднятого штока цилиндра с грузом за 30 мин, см3
  • без гидрозамков при Рст=7,0 МПа 150
  • с гидрозамками* при Рст=11,2 МПа 24
    *Наличие гидрозамков практически полностью исключают опускание орудия при транспортировке.

Правила транспортирования и хранения

Гидрораспределитель Р80-3/3-444 должен храниться в упаковке или без нее в сухом хорошо проветриваемом помещении. При хранении должна быть обеспечена сохранность консервирующей смазки на наружных неокрашенных поверхностях.
Все выводные отверстия, которые предстоит использовать как присоединение к гидросистеме машины, должны быть закрыты резиновыми или пластмассовыми пробками, остальные отверстия – металлическими заглушками.
При транспортировании Р80 3/3-444 следует предохранять тару с гидрораспределителями от резких ударов и воздействия атмосферных осадков.

Указания по эксплуатации Р80-3/3-444

• Распределитель должен эксплуатироваться с насосами типа НШ32-3 или НШ50-3.
• Гидрораспределитель должен быть размещен на машине не ниже, чем на уровне верхней точки масляного бака.
• Перед установкой гидрораспределителя в гидросистему машины следует удалить резиновые или пластмассовые пробки, которыми были временно закрыты присоединительные отверстия в корпусе.
• Присоединительная арматура должна обеспечивать полную герметичность.
  Для обеспечения давления слива 0,3 МПа патрубок слива должен иметь внутренний диаметр 25 мм, не менее.
• При низких температурах окружающего воздуха гидросистему перед началом работы следует прогреть.
• При длительной работе температура рабочей жидкости не должна превышать 80ºС.
  Для безотказной работы распределителя необходима тщательная фильтрация масла, что достигается установкой фильтра в заливную горловину бака и в сливную магистраль гидросистемы.
• Необходимо тщательно следить за состоянием фильтров гидросистемы, так как загрязнение масла может нарушить работу клапанов гидрораспределителя и устройств автоматического возврата золотников.
• При работе с навесным сельскохозяйственным орудием золотник должен находиться в позиции "Плавающая". Установка золотника в позицию "Нейтральная" при работающем орудии может привести к поломке цилиндра.
  Золотники, не используемые в работе, должны быть установлены в позицию "Нейтральная".
• Не следует принудительно удерживать в позициях "Подъем" и "Опускание принудительное" после окончания рабочего хода управляемого гидродвигателя во избежание перегрева гидросистемы.

Классификация распределителей по эксплуатационному назначению

Код Эксплуатационное назначение.

1 для автономного применения в гидросистемах
2 для применения совместно с гидрораспределителем кода 3
3 для применения совместно с гидрораспределителем кода 2
4 для применения совместно с регулятором глубины обработки почвы

Примеры обозначения - Р80-3/1-222, Р80-3/2-222, Р80-3/3-222, Р80-3/4-222

Гарантийные обязательства

Гарантийный срок эксплуатации распределителей составляет 12 месяцев с даты продажи, отмеченной в гарантийном талоне, но не более 18 месяцев с даты изготовления распределителя, при условии соблюдения условий транспортирования, хранения и эксплуатации, установленных
ТУ 3. УКРАИНА 00235814-002-93.

Гарантия не распространяется на распределители:

• не имеющие штампа с датой продажи в гарантийном талоне*;
• не установленные на машину в течение 6 месяцев с даты изготовления;
• установленные в изделия, на которые не согласована их применяемость;
• подвергшиеся разборке у потребителя (отсутствует или повреждена пломба).

  *При отсутствии заполненной даты продажи гарантийный срок эксплуатации исчисляется с даты выпуска изделия.
