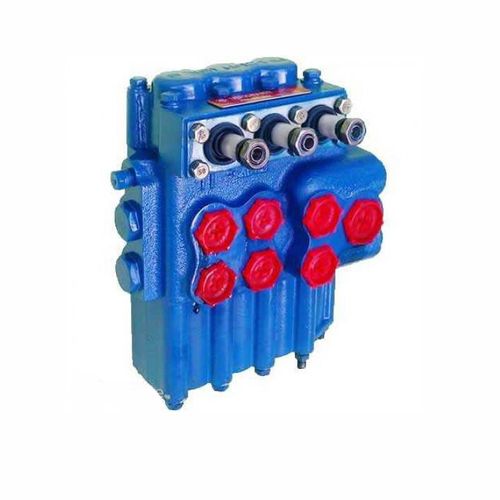

Гидрораспределитель Р80-3/1-222
отзывы: 0 | Добавить отзыв
Доступность : Доступно
Распределители Р80 производства ОАО "МеЗТГ" с 1998 года начали серийно оснащаться управляемыми обратными клапанами (гидрозамками 30) по заявкам тракторных заводов СНГ.
Описание
1. НАЗНАЧЕНИЕ Гидрораспределитель Р80-3/1-222 (Р80-3/1-222Г) предназначен для установки в гидросистемы тракторов, сельскохозяйственных и дорожных машин, где выполняет следующие функции: распределение потока рабочей жидкости, нагнетаемой гидронасосом, между потребителями (силовыми гидроцилиндрами, гидродвигателями и т.п.); предохранение от перегрузок гидросистемы в позициях золотника "Подъем" и "Опускание принудительное" (режим предохранительного клапана); разгрузка гидросистемы при нейтральной позиции золотника посредством перелива рабочей жидкости в бак (холостой ход); сообщение рабочих полостей гидроцилиндра со сливом (плавающая позиция). Гидрораспределитель Р80-3/1-222 (Р80-3/1-222Г) является базовой моделью, на основе которой изготавливаются модификации для экскаваторов, погрузочных, дорожных машин и промышленных тракторов.
2. МАРКИРОВКА Пример обозначения распределителя: Р80-3/1-222Г Р – распределитель 80 – номинальный расход, л/мин 3 – исполнение по давлению (номинальное – 16 МПа, максимальное – 20 МПа) 1 – код эксплуатационного назначения (для автономного применения в гидросистемах общего назначения) 222 – три золотника типа 2 Г – с гидрозамками
3. УСТРОЙСТВО И РАБОТА Распределитель состоит из следующих основных частей: корпуса распределителя 1 с гнездами клапанов 7 и 17, каналом подвода масла от насоса и каналами отвода к цилиндрам, каналом управления переливным клапаном; золотников 4 с механизмами центрирующевозвратным, фиксации и автовозврата; крышки верхней 2 с вмонтированными рычагами 5 управления золотниками; предохранительно-переливного клапана. Позиции золотника обеспечиваются переключением золотника 4 через рычаг 5 рукояткой длиной 400 мм, не менее. Механизм фиксации предназначен для точного расположения золотника относительно корпуса, обеспечения независимого процесса в рабочих позициях. В механизм фиксации входят: обойма 11 с тремя канавками конического сечения; три шарика-фиксатора 12 с пружиной 15, поднимающей шарик. При переключении золотника в рабочую позицию шарики, зажатые пружиной, западают в канавки обоймы и фиксируют золотник. Механизм автовозврата предназначен для автоматического отключения механизма фиксации и перевода золотника в нейтральное положение. В механизм автовозврата входят: гильза 9 с клапаном в виде конического плунжера 8, зажатым пружиной и бустером 10, клапан-плунжер конусом перекрывает отверстие, через которое масло поступает к бустеру; пружины 16 со стаканами, закрепленной на золотнике пробкой. В позиции "Подъем" золотника, плунжер, через управляющий канал и отверстие в золотнике, связан с переливным клапаном и открывается благодаря перепаду давления на дроссельном отверстии переливного клапана в момент срабатывания предохранительного клапана, через открывшееся отверстие масло проходит к бустеру и через него отжимает подпружиненную втулку, освобождая шарики, которые выходят из канавок и золотник под действием пружины возвращается в нейтральное положение. Поэтому в позиции "Подъем" давление автовозврата практически равно давлению регулировки предохранительного клапана. В позиции золотника "Опускание принудительное" верхний торец плунжера через отверстие в золотнике сообщен со сливом, поэтому давление срабатывания в позиции "Опускание принудительное" не превышает 40 кгс/см2. Для обеспечения высокого давления в позиции "Опускание принудительное" необходимо принудительно удерживать золотник рукояткой. Из позиции "Плавающая" золотник переключается вручную (рукояткой). Предохранительно-переливной клапан состоит из собственно предохранительного и клапана переливного и предназначен: для защиты гидросистемы путем ограничения величины давления в рабочих позициях; разгрузки гидросистемы в позициях "Нейтральная" и "Плавающая". При нейтральной позиции золотника его поясками перекрывается подвод масла к полостям цилиндра, а надклапанная полость переливного клапана через канал управления сообщается со сливом. В результате этого на дросселе переливного клапана создается перепад давлений, под действием которого переливной клапан открывается и пропускает масло от насоса на слив (разгрузка гидросистемы). При рабочих позициях "Подъем" и "Опускание принудительное" вскрываются каналы подвода масла к полостям гидроцилиндра, а канал управления перекрывается. Давление на дросселе выравнивается и переливной клапан под воздействием пружины садится на седло, перекрывая отвод масла на слив. В случае не возврата золотника в нейтральное положение (при принудительном удержании или отказе автоматики) происходит срабатывание предохранительного клапана. С этой целью предохранительный клапан регулируется на требуемое давление. При его достижении в системе, шарик 18 отжимается от гнезда 17 и пропускает масло на слив. В результате этого на дросселе переливного клапан создается перепад давлений, под действием которого переливной клапан открывается и пропускает масло от насоса на слив. При позиции золотника "Плавающая" каналы подвода масла к цилиндрам сообщаются со сливом, разгрузка гидросистемы аналогична позиции "Нейтральная". Предприятием изготовителем в гидрораспределителе опломбирован предохранительный и переливной клапан. По согласованию с тракторными заводами, пломбы могут не устанавливаться.
4. ОСОБЕННОСТИ УСТРОЙСТВА РАСПРЕДЕЛИТЕЛЕЙ Р80-3/1-222Г Распределители Р80 производства ОАО "МеЗТГ" с 1998 года начали серийно оснащаться управляемыми обратными клапанами (гидрозамками 30) по заявкам тракторных заводов СНГ. Максимальное количество устанавливаемых гидрозамков – четыре, три устанавливаются на фронтальной поверхности в отверстия подъема 1, 2, 3 золотников и один сбоку для третьего золотника. Количество и расположение гидрозамков согласовывается с каждым потребителем исходя из гидросхемы соединений. В основном применяются распределители с тремя гидрозамками расположенными на фронтальной поверхности. По габаритным и присоединительным размерам распределители с гидрозамками и без гидрозамков полностью взаимозаменяемы.
